Приложение. Форма и основные размеры плит (Часть 1)
Приложение
Обязательное
Плиты типов ПГ, ПВ, Пф, ПС, ПЛ
Плиты типов ПОГ, ПОВ, ПОФ, ПОС, ПОЛ
Плиты типов ПР, ПП
| Обозначение типоразмера плиты | Основные размеры плиты, мм | Номер чертежа плиты | Обозначение серии рабочих чертежей или стандарта | ||
| длина | ширина | высота на опоре | |||
| Плиты типов ПГ, ПВ, ПФ, ПС, ПЛ | |||||
| 1ПГ6 1ПВ6 |
5970 | 2980 | 250 | 2 3 |
1.865-4/84 |
| 2ПГ6 2ПВ6 |
1480 | 4 5 |
|||
| 3ПГ6 3ПВ6 3ПФ6 3ПЛ6 |
2980 | 300 | 6 7 8 9 |
ГОСТ 22701.0- ГОСТ22701.7 |
|
| 4ПГ6 4ПВ6 4ПФ6 4ПЛ6 |
1480 | 10 11 12 13 |
1.465.1-7/84 | ||
| 1ПГ12 1ПВ12 1ПФ12 1ПЛ12 |
11960 | 2980 | 450 | 14 15 16 17 |
1.465.1-3/80 |
| 2ПГ12 2ПВ12 2ПФ12 2ПЛ12 |
18* 19* 20 21 |
||||
| 1ПГ18 1ПВ18 1ПФ18 1ПС18 1ПЛ18 |
17940 | 2960 | 600 | 22* 23* 24* 25 26 27* 28 |
1.465.1-13 |
| Плиты типов ПОГ, ПОВ, ПОФ, ПОС, ПОЛ | |||||
| ПОГ18 ПОВ18 ПОФ18 ПОС18 ПОЛ18 |
17960 | 2980 | 150 | 29* 30* 31 32 |
1.465.1-14 |
| Плиты типов ПР, ПП | |||||
| ПР3 ПР1 |
2990 1490 |
495 | 140 | 33 34 |
ПК-01-88 |
| 1ПП 2ПП |
750 600 |
500 400 |
40 | 38 39 |
|
| 1ПР6 2ПР6 3ПР6 |
5970 | 550 440 260 |
250 | 35 36 37 |
1.865.1-8 |
| * На черт. 18, 19, 22-24, 27, 29 и 30 в скобках приведен второй вариант размеров плит в связи с увеличением толщины их полки на 5 мм в случаях, указанных в рабочих чертежах на эти плиты. | |||||
 |

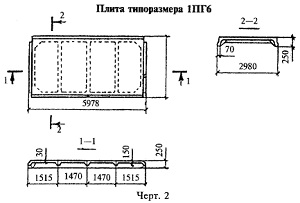

| "Черт.2 Плита типоразмера 1ПГ6" |
 |

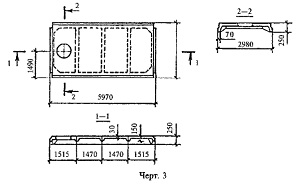

| "Черт. 3. Плита типоразмера 1ПВ6 с проемом диаметром 400, 700 или 1000 мм" |
 |

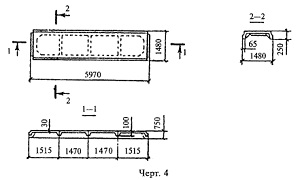

| "Черт. 4. Плита типоразмера 2ПГ6" |
 |

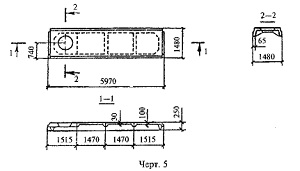

| "Черт. 5. Плита типоразмера 2ПВ6 с проемом диаметром 400, 700 или 1000 мм" |
 |

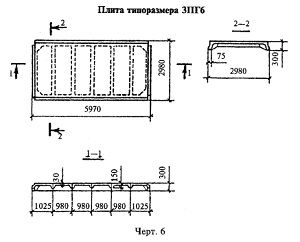

| "Черт. 6. Плита типоразмера 3ПГ6" |
 |

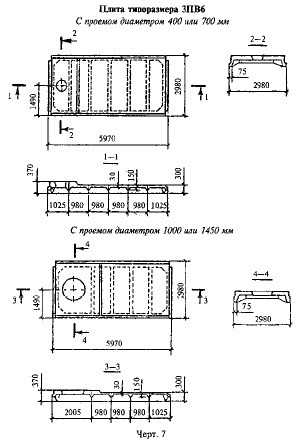

| "Черт. 7. Плита типоразмера 3ПВ6" |
 |

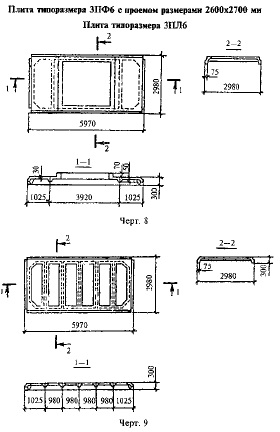

| "Черт. 8. Плита типоразмера 3ПФ6 с проемом размерами 2600 х 2700 мм. Черт. 9. Плита типоразмера 3ПЛ6" |
 |

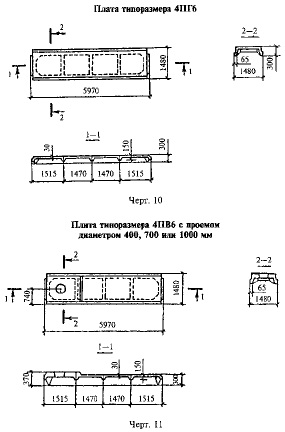

| "Черт. 10. Плита типоразмера 4ПГ6. Черт. 11. Плита типоразмера 4ПВ6 с проемом диаметром 400, 700 или 1000 мм" |
 |

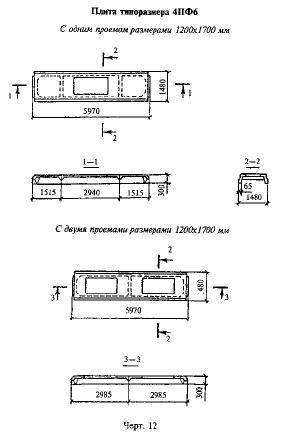

| "Черт. 12. Плита типоразмера 4ПФ6" |
 |

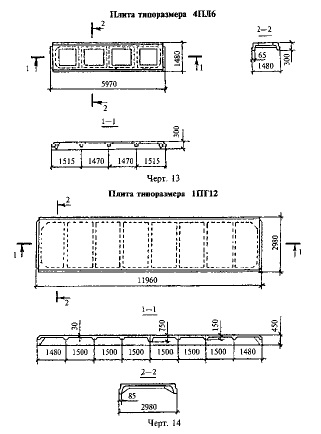

| "Черт. 13. Плита типоразмера 4ПЛ6. Черт. 14. Плита типоразмера 1ПГ12" |
 |

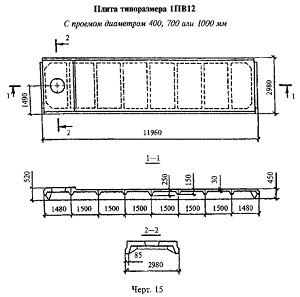

| "Черт. 15. Плита типоразмера 1ПВ12" |
 |

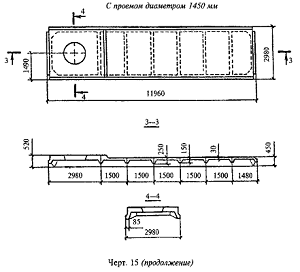

| "Черт. 15. Плита типоразмера 1ПВ12. Продолжение" |
 |

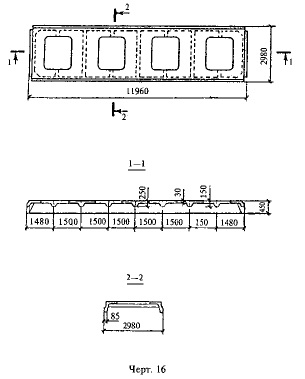

| "Черт. 16. Плита типоразмера 1ПФ12" |
 |

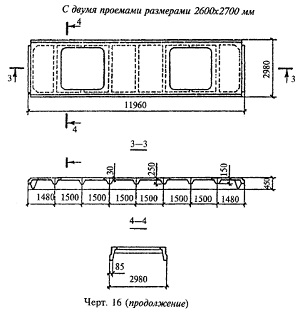

| "Черт. 16. Плита типоразмера 1ПФ12. Продолжение" |
 |

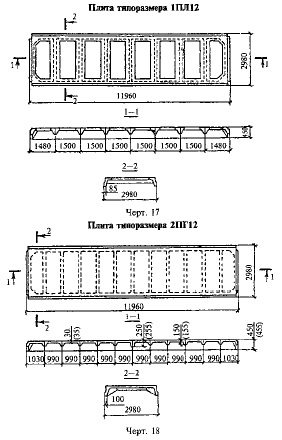

| "Черт. 17. Плита типоразмера 1ПЛ12. Черт. 18. Плита типоразмера 2ПГ12" |
 |

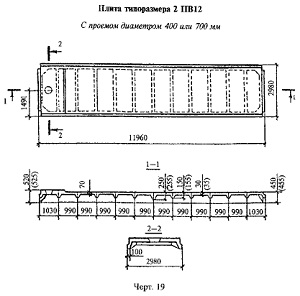

| "Черт. 19. Плита типоразмера 2ПВ12" |
 |

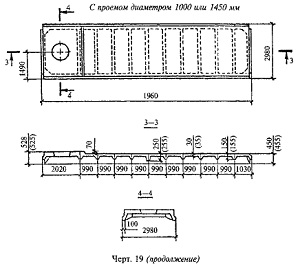

| "Черт. 19. Плита типоразмера 2ПВ12. Продолжение" |
 |

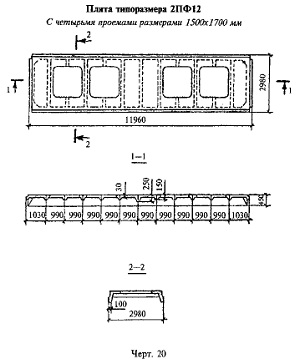

| "Черт. 20. Плита типоразмера 2ПФ12" |
 |

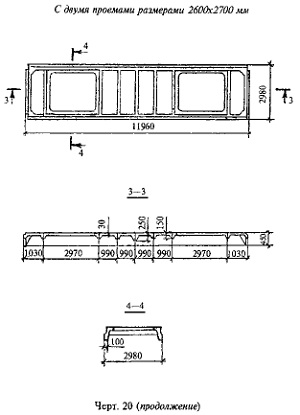

| "Черт. 20. Плита типоразмера 2ПФ12. Продолжение" |
 |

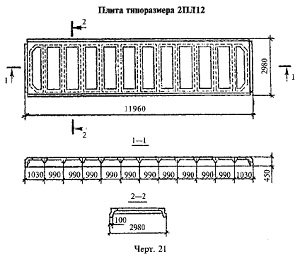

| "Черт. 21. Плита типоразмера 2ПЛ12" |
 |

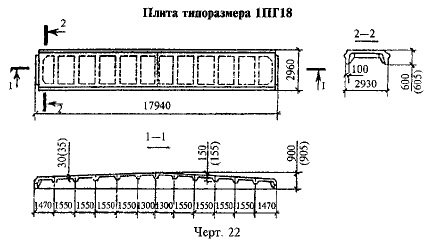

| "Черт. 22. Плита типоразмера 1ПГ18" |
 |

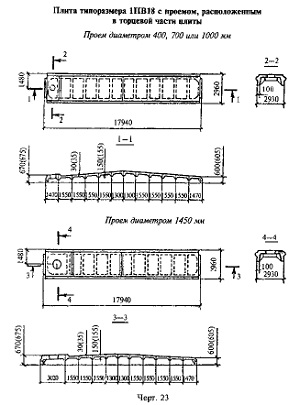

| "Черт. 23. Плита типоразмера 1ПВ18 с проемом, расположенным в торцевой части плиты" |
 |

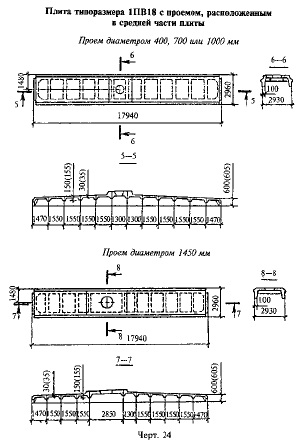

| "Черт. 24. Плита типоразмера 1ПВ18 с проемом, расположенным в средней части плиты" |
 |

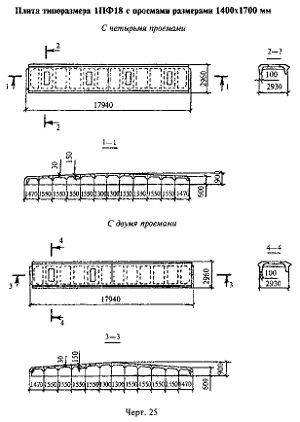

| "Черт. 25. Плита типоразмера 1ПФ18 с проемами размерами 1400 х 1700 мм" |
 |

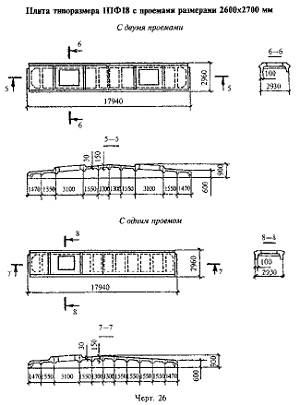

| "Черт. 26. Плита типоразмера 1ПФ18 с проемами размерами 2600 х 2700 мм" |
 |

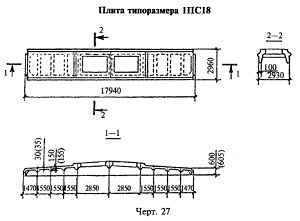

| "Черт. 27. Плита типоразмера 1ПС18" |
